詳細解讀六軸工業機器人的原理
DANBACH ROBOT

---

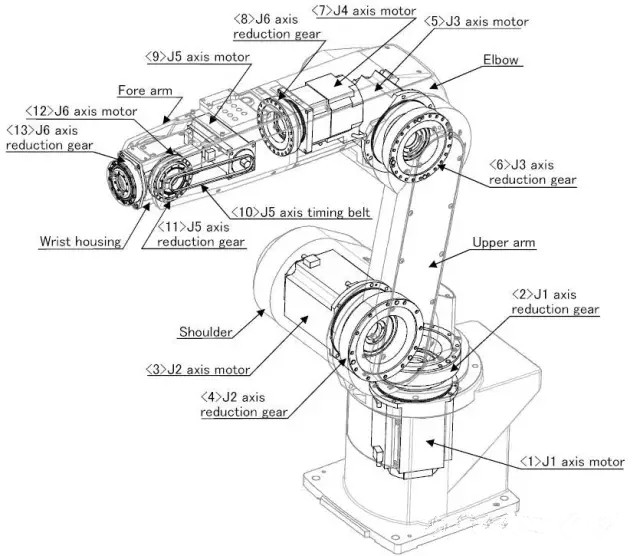

常見的六軸關節機器人的機械結構如圖1所示，六個伺服電機直接通過諧波減速器、同步帶輪等驅動六個關節軸的旋轉，注意觀察、二、三、四軸的結構，關節至關節四的驅動電機為空心結構，關節機器人的驅動電機采用空心軸結構應該不常見，空心軸結構的電機般較大。

                 圖1



采用空心軸電機的優點是：機器人各種控制管線可以從電機中心直接穿過，無論關節軸怎么旋轉，管線不會隨著旋轉，即使旋轉，管線由于布置在旋轉軸線上，所以具有較小的旋轉半徑。此種結構較好的解決了工業機器人的管線布局問題。對于工業機器人的機械結構設計來說，管線布局是難點之，怎樣合理的在狹小的機械臂空間中布置各種管線（六個電機的驅動線、編碼器線、剎車線、氣管、電磁閥控制線、傳感器線等），使其不受關節軸旋轉的影響，是個值得深入考慮的問題。

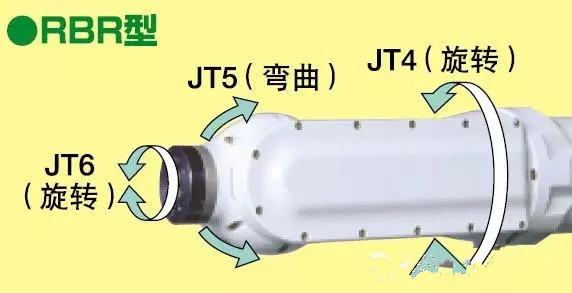

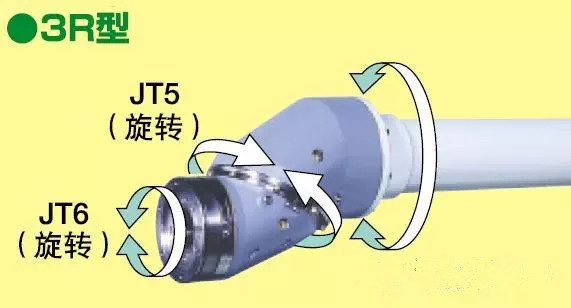

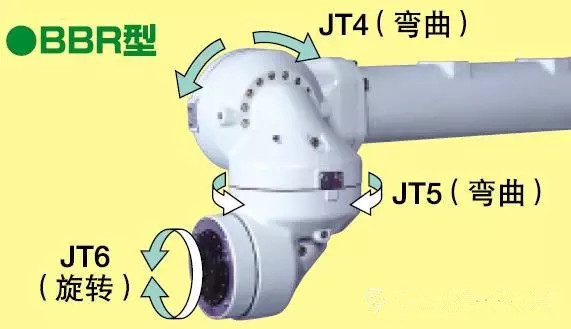

常見的機器人腕部結構如圖2～圖4所示，在這三種手腕部的結構中，以種（RBR型）結構應用較為廣泛，它適應于各種工作場合，后兩種結構應用范圍相對較窄，比如說3R型的手腕結構主要應用在噴涂行業等。

        圖2

             圖3

             圖4



【關節設計】

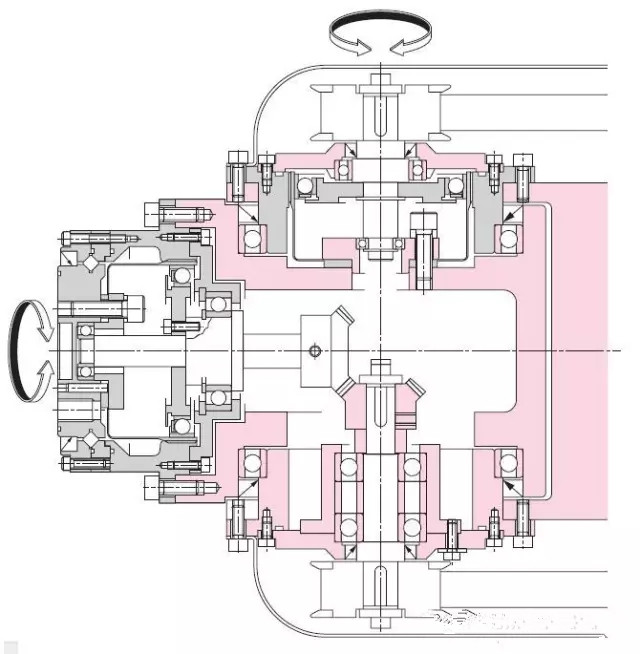

六軸關節機器人的腕部關節設計較為復雜，因為在腕部同時集成了三種運動。小型的六軸關節機器人的腕部關節主要采用諧波減速器。圖4較為詳細地描述了常見的六軸關節機器人的腕部結構，其腕部關節用到了兩個諧波減速器，兩個同步齒型帶傳動輸入，中間還用到了對錐齒輪副傳動。

                        圖5
